近年全球儲能行業持續快速增長，熱點從電池硬件逐漸轉移到儲能系統的組件，特別是光伏平衡系統 (BOS)或儲能變流器(PCS)，儲能系統在先進系統管理和電網方面的應用逐漸增加。

與常規電源相比，大規模儲能電站能夠適應負荷的快速變化，具有調峰、填 谷、調頻、調相、事故備用等多種用途，同時還可以優化電源結構，實現綠色環保，達到電力系統的總體節能降耗，提高總體的經濟效益。其中的關鍵設備儲能變流器（Power Conversion System——PCS）由 DC/AC 雙向變流器、控制單 元等構成。 PCS的主要功能是系統根據監控指令進行恒功率或恒流控制，給電池充電或放電。在工程應用中，PCS 的功率不斷增大，電壓不斷提高， 其測試也面臨著新的挑戰。

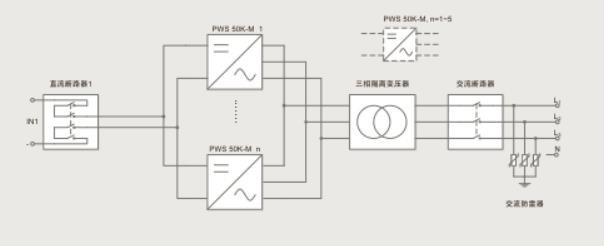

圖1 儲能 PCS 典型結構

儲能變流器的直流端連接的是電池組，為了提高系統的效率減少損耗，直流測電壓也在逐漸提高，可做到 1000V 甚至 1500V 。這就需要有大功率高電壓的 雙向直流電源提供電池測的模擬運行，來測試 PCS 的性能。 ITECH 6000C 系列 是一款回饋式的雙向直流電源，具有電池模擬功能， 電壓高達 2250V，功率密度 3U/18KW，在 CC 優先和 CV 優先的模式下均能實現源載無縫切換，有效的解決 了雙向 DC/DC 在充放電快速切換過程中所產生的電壓、電流過沖問題，是電池 系統模擬測試的專業選擇。

某客戶在 PCS 測試中直流端參數為 200~600V/10~15A，在試樣其他電源（環路速度不可調）發現電源輸出電壓和電流震蕩（ PCS 的 DC 端有電容），低壓時 尤其明顯（ 200V 以下）； 使用 IT6000C 時通過把 CV 的環路速度設置為 low，電壓電流震蕩消失，達到客戶的測試效果。IT6000C 雙向工作，效果滿足用戶的測試需求。

在有新能源電源的微網中，儲能系統的一個重要作用是平滑風電、太陽能等波動性電源的輸出，保證微網的穩定，減少對于外部電網的依賴及影響。除了 DC- AC 的結構以外， ITECH 也為儲能系統 DC-DC 雙向變流器模塊提供測試解決方案。光儲系統結構原理如圖 2。

圖2 光儲系統結構圖

某用戶研制的 15KW 雙向 DC/DC 單模組具有 CC/CP 輸出模式,在預充電、充 電、放電狀態下通過上位機控制，具有不同的工作模式。

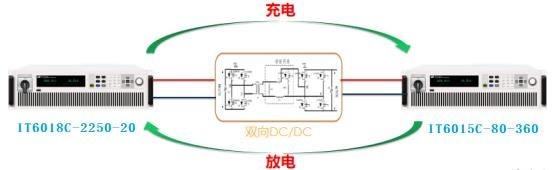

用戶選購兩臺 IT6000C 接入雙向 DC-DC 兩端，進行充放電測試。以 DUT CC 模式工作為例。充電時： IT6000C 設置為 CV 優先， DUT 1500V 輸入， 48V 低壓輸 出。測試時 IT6018C-2250-20 作為輸入源設置 1500V 10A 輸出, IT6015C-80-360 作 為負載設置 CV=40V 拉載。 放電時： IT6018C-80-360 設置 60V 作為輸入源， IT6018C- 2250-20 CV=1200V 拉載。  通過示波器抓取 DUT 在充放電切換過程中的波形可以看到：DUT 從放電高速切換到充電的過程中，電流無過沖。

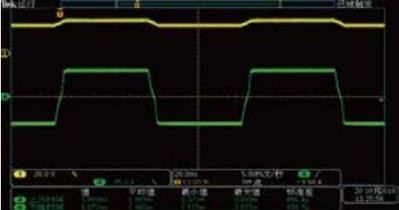

圖4 IT6000C 無縫切換效果

ITECH IT6000C系列 內置 USB/CAN/LAN/數字 IO 通訊接口，選配 GPIB/模擬量&RS232 ，同時支持各種模式邊沿獨立設定，上升和下降時間可調、支持太陽能電池板 I-V 曲線模擬功能、還內置有 20 條標準汽車功率網用電壓曲線。在光伏、儲能、汽車動力電池等新能源大功率源載需求行業有很好的應用前景。
