測試內容:

• 峰值電壓
• 過沖
• 眼圖模板
• 上升和下降時間
• 占空比失真和抖動
• 回波損耗

對于10M/100M/1G以太網的信號質量測試，由于最大信號波特率是125MBaud，且信號的邊沿不太陡，因此使用1GHz以上帶寬的示波器就夠了。除此之外，為了方便的吧RJ-45接口信號引出，加入傳輸線模型，提供信號接收端并進行以太網信號的分析，還要有相應的夾具。Keysight提供了N53XXC以太網測試夾具。

N53XXC測試夾具上劃分了不同的區域，可分別進行10Base-T/100Base-Tx/1000Base-T的測量。也提供了專門區域連接矢量網絡分析儀E5061B進行回波損耗的測量。夾具附帶的短電纜可以連接夾具和被測件，附帶的校準板用于回波損耗測量時進行網絡儀校準。

回波損耗（Return Loss，即S11反射參數）測試，以考量阻抗匹配情況?；夭〒p耗過大會引起信號反射、失真、串?dāng)_等。特別對于千兆以太網，由于4對電纜同時雙向工作，對回波損耗測試要求更高，需要矢量網絡分析儀。如果客戶購買了Keysight 9000X示波器和N53XXA以太網測試軟件，還需要用USB轉GPIB接口線（82357B）控制矢量網絡分析儀E5061B完成回波損耗測試，并對數據進行分析。下圖1用E5061B測試回波損耗，測試結果由9000X示波器通過82357B讀出。圖2是測試的連接圖。VNA的start和stop頻率是2M-80MHz。

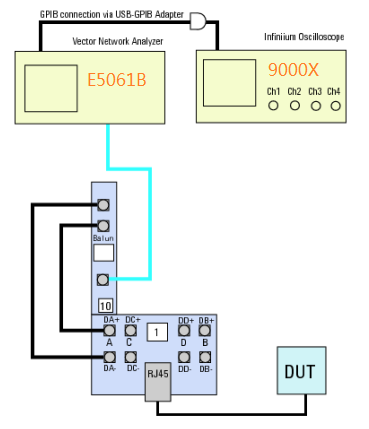

Figure 1 用E5061B測試回波損耗

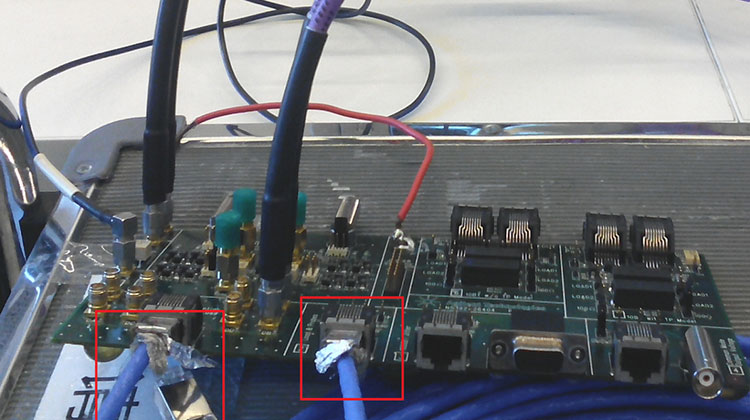

Figure 2 測試電纜實物圖

E5061B通過N6314A與N9910X-849接到以太網測試夾具N53XXC的SMA陰頭上，N53XXC通過巴倫把單端信號轉化為差分信號+/-，送到2個SMA陰頭輸出，用Keysight的11500E線纜，接到DA+和DA-上，信號再進入N53XXC轉成RJ45接頭到DUT或校準件。圖2的校準件通過短網線連接到N53XXC上，進行open、short、load校準。校準后，將被測件如圖3的方式連到負載上進行測試。

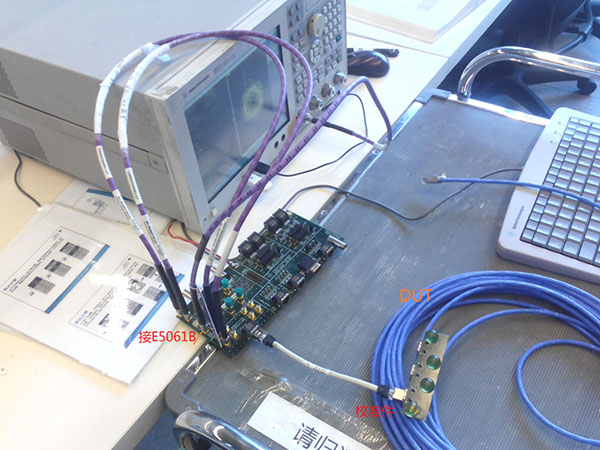

Figure 3 測試網線回波損耗連接示意圖

圖4、5、7是經過開路、短路、負載校準的結果，圖6、8是線纜與N53XXC沒有擰好或者再測試的時候，線纜有抖動的錯誤校準。圖9是經過校準后的測得網線的回波損耗和阻抗。這說明必須為客戶配備力矩扳手。此外也可采購國產線纜，見圖10。

Figure 4 開路校準圖

Figure 5 短路校準圖（此時線纜與夾具良好接觸）

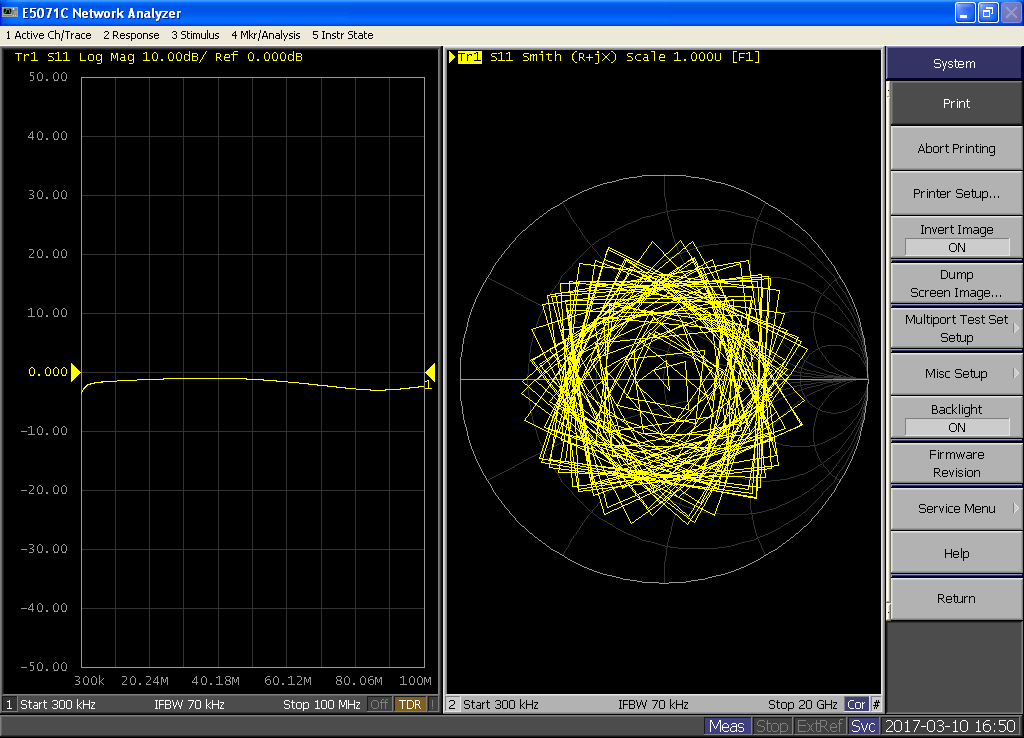

Figure 6 短路校準圖（此時線纜與夾具接觸有問題，且線纜有搖晃）

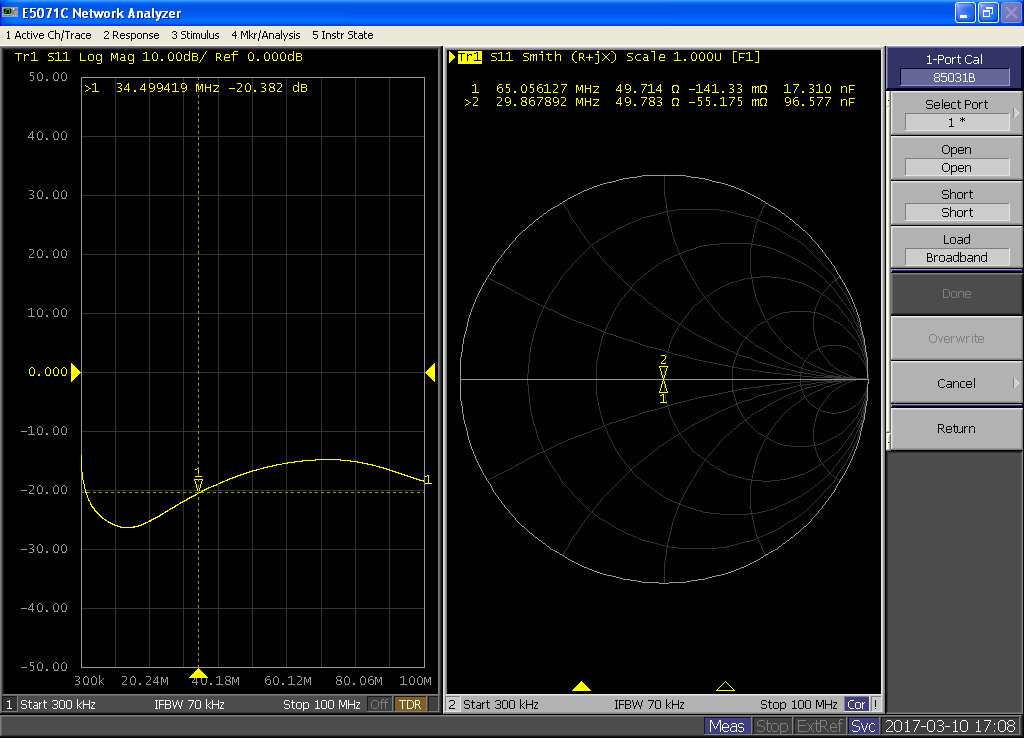

Figure 7 負載校準圖

Figure 8 校準時，線纜與夾具沒擰緊的結果

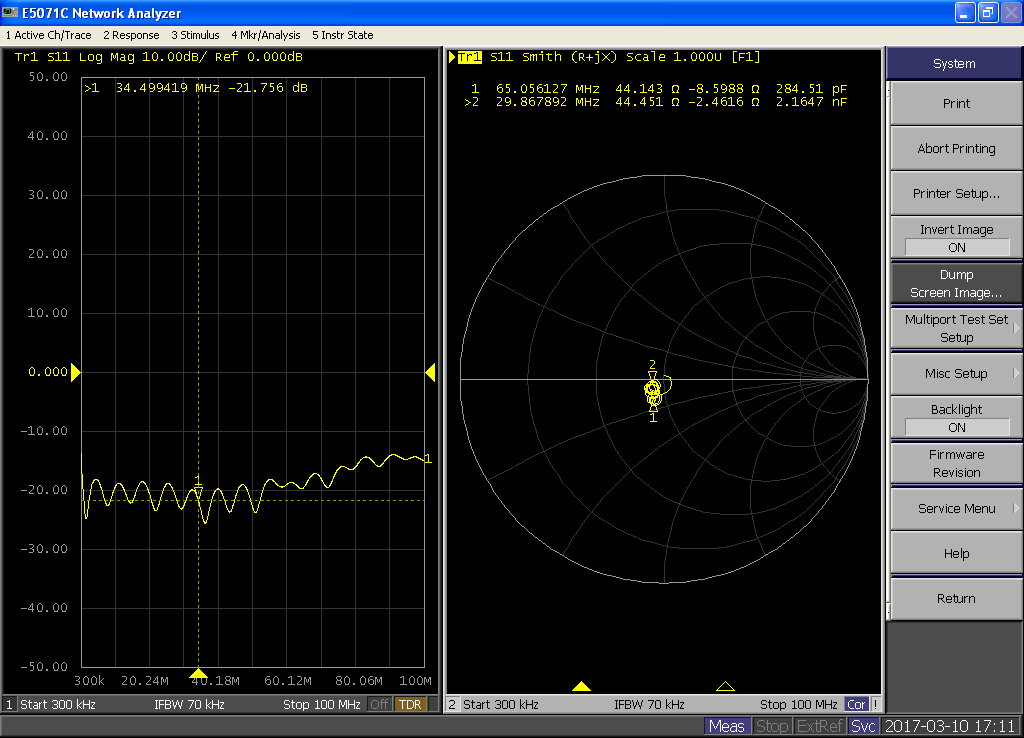

Figure 9 C+/C-線校準后的回波損耗和阻抗

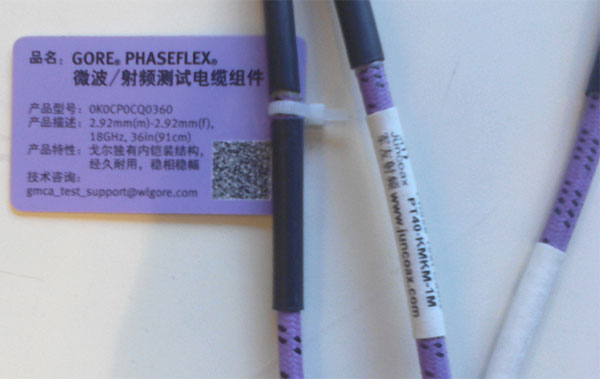

Figure 10 推薦的國產電纜廠商（XX射頻、XX科技(深圳)有限公司）

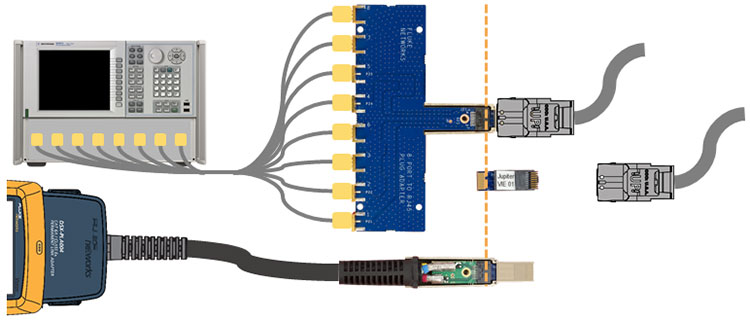

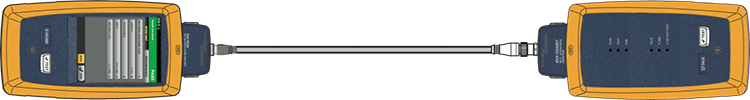

Keysight的網絡分析儀測回波損耗測試方案與Fluke networks相比（外場測試見圖11、實驗室測試平臺見圖12），接線較為復雜，但網絡分析儀是個通用設備，可與示波器配合，且能進行信號質量的測試，并生成完整的測試報告。這個測試方案在工業類客戶、汽車企業網絡、半導體、線纜生產廠商等客戶處廣泛應用。
