ZLG 高性能以太網轉CAN FD設備

型　　號：CANFDNET系列

名　　稱：ZLG 高性能以太網轉CAN FD設備

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANFDNET-800U CANFDNET-400H CANFDNET-400U CANFDNET-200H CANFDNET-200U CANFDNET-100mini

描　　述：

CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。

CANFDNET系列產品是廣州致遠電子股份有限公司開發的高性能工業級以太網與CAN(FD)-bus的數據轉換設備，它內部集成了1~8路CAN(FD)-bus接口、1路普通以太網接口，和1路車載雙線以太網滿足OPEN Alliance BroadR-Reach 規范。CANFDNET系列產品可以工作在-40℃～85℃的溫度范圍內，CAN FD最高波特率為5Mbps，以太網具有TCP Server，TCP Client，UDP等多種工作模式，通過配置軟件用戶可以靈活的設定相關配置參數，并自帶成熟穩定的TCP/IP協議棧，用戶利用它可以輕松完成CAN(FD)網絡和以太網網絡的互連互通，進一步拓展CAN-bus網絡的范圍。

產品介紹

快速選型

型號	CANFDNET-800U	CANFDNET-400H	CANFDNET-400U	CANFDNET-200H	CANFDNET-200U	CANFDNET-100mini

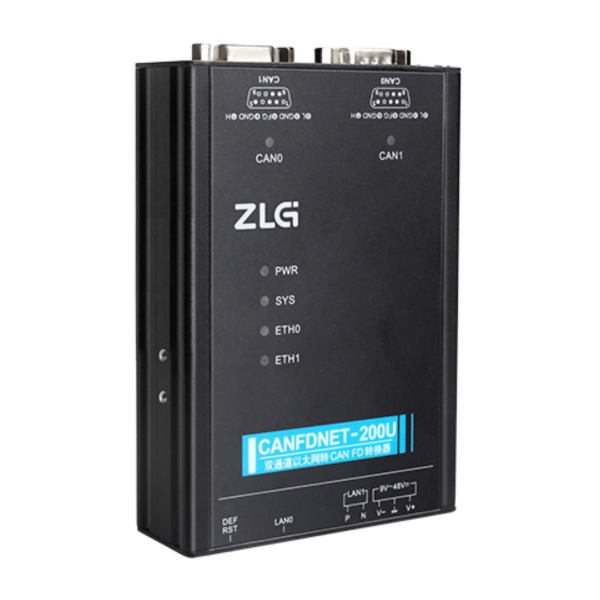

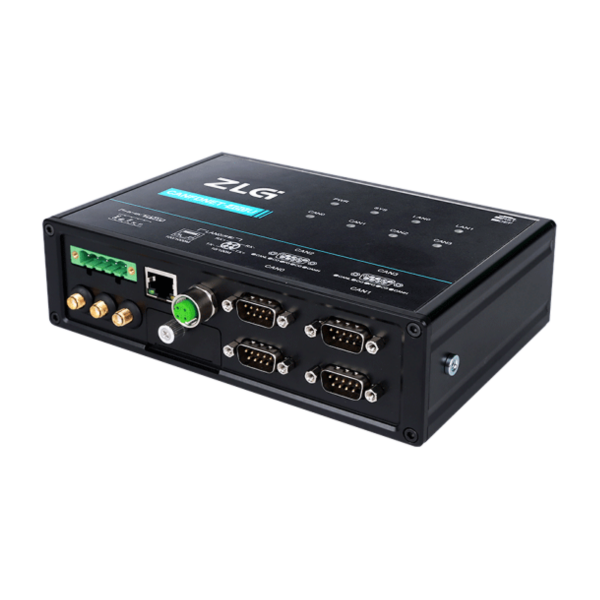

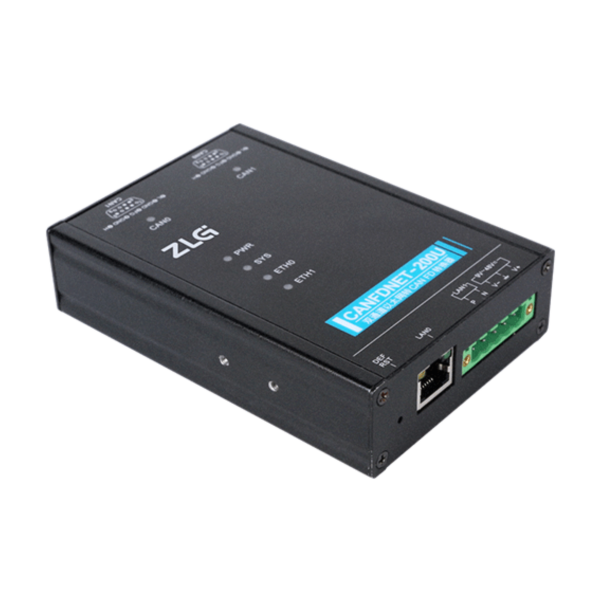

產品圖
國產主控芯片	-	??	-	??	-	-
性能特色	高性能工業級系列轉換器，適用于各種復雜網絡，超高轉發速率
CAN FD路數	8路	4路	4路	2路	2路	1路
CAN FD接口形式	DB37	DB9	DB9	DB9	DB9	DB9
CAN FD仲裁ID段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps
CAN FD數據段加速波特率	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps
CAN FD發送能力^*1	16500幀/秒（每路）	13500幀/秒（每路）	16500幀/秒（每路）	13500幀/秒（每路）	16500幀/秒（每路）	16500幀/秒（每路）
CAN FD接收能力^*1	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）
CAN FD端120歐姆終端電阻	軟件使能	軟件使能	軟件使能	軟件使能	軟件使能	軟件使能
TCP Sever模式	支持	支持	支持	支持	支持	支持
TCP Client模式	支持	支持	支持	支持	支持	支持
UDP模式	支持	支持	支持	支持	支持	支持
TCPServer最大連接數	16（每路）	16（每路）	16（每路）	16（每路）	16（每路）	16（每路）
TCPClient最大連接數	16（每路）	16（每路）	16（每路）	16（每路）	16（每路）	16（每路）
UDP最大連接數	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）
轉發延時	<2ms	<2ms	<2ms	<2ms	<2ms	<2ms
CAN FD口故障通知	支持	支持	支持	支持	支持	支持
PC接口	以太網RJ45接口/M12接口	以太網RJ45接口/M12接口	以太網RJ45接口/M12接口	以太網RJ45接口	以太網RJ45接口	以太網RJ45接口
以太網速率	100M/1000M自適應	100M/1000M自適應	10M/100M自適應	100M/1000M自適應	10M/100M自適應	10M/100M自適應
車載以太網路數	1路	1路	1路	1路	1路	-
車載以太網接口形式	OPEN2接口	電連接口	OPEN5接口	電連接口	OPEN5接口	-
功耗	4.6W	3W	5W	2.8W	1.5W	1W
