ZLG CAN(FD)光纖轉換器集線器系列

CAN(FD)Hub-AF×S×光纖轉換器集線器系列有1~2個光纖接口和1~2個電氣隔離的雙絞CAN(FD)接口,能實現不同速率的2個獨立CAN(FD)和光纖網絡之間的數據轉發;能夠過濾不需要的CAN(FD)消息,降低子網的負荷;還能作為CAN(FD)路由器傳輸子網間的消息。
此類設備具備多項關鍵功能,能夠靈活調整 CAN(FD) 網絡拓?fù)浣Y(jié)構,有效延長網絡通信距離,并顯著增加網絡節點數目。其核心工作原理在于將 CAN(FD) 信號精準轉換為光纖信號,憑借光纖信號出色的抗干擾性能,使得該設備得以成功應用于高干擾場景的工程項目中,充分滿足各類車規級標準以及工業復雜環境下的嚴苛需求。
快速選型
型號 |

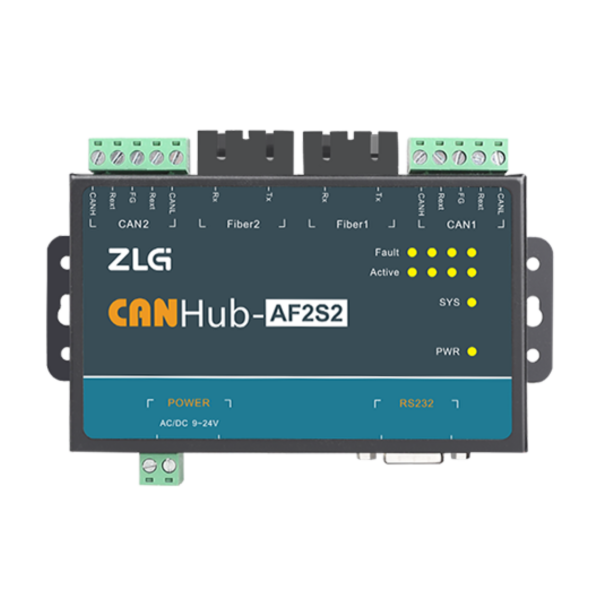

CANHub-AF2S2 |

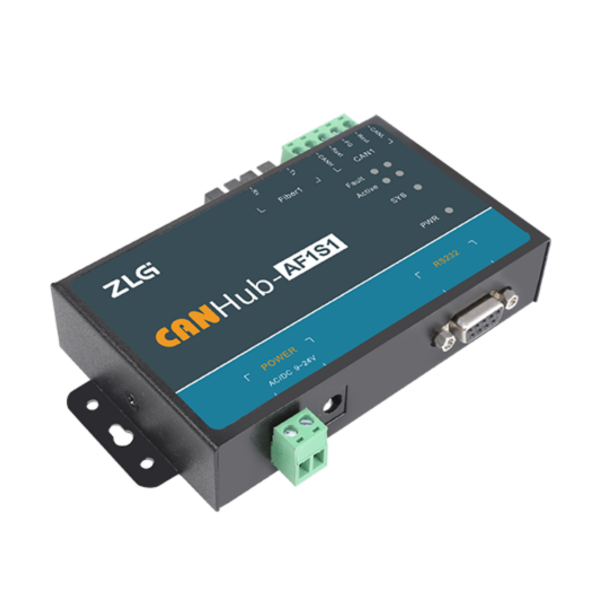

CANHub-AF1S1 |

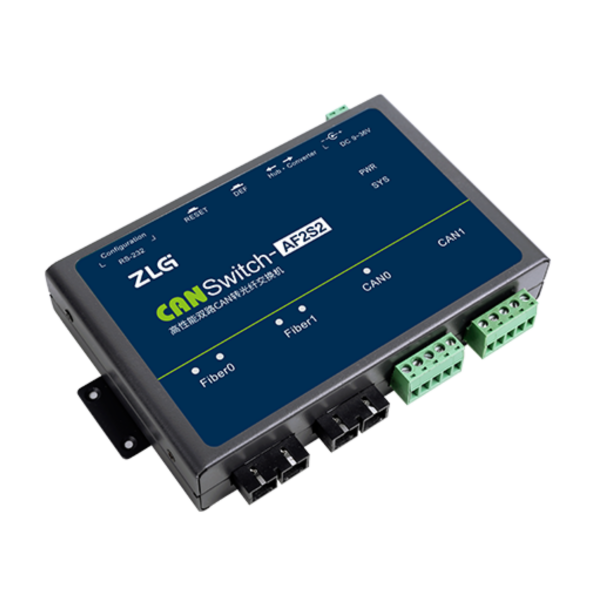

CANSwitch-AF2S2 |
實物圖 |
|
|
|
配置接口 |
RS232 |
RS232 |
RS232 |
CAN路數 |
2路 |
1路 |
2路 |
CAN波特率 |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
CAN接口形式 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
光纖路數 |
2路單模光纖SC接頭 |
1路單模光纖SC接頭 |
2路單模光纖SC接頭 |
光纖波特率 |
5K~800kbps |
5K~800kbps |
100Mbps光纖 |
每路波特率可獨立設置 |
?? |
?? |
?? |
報文轉發能力 |
6000幀/秒(每路) |
6000幀/秒(每路) |
8000幀/秒(每路) |
報文轉發方式 |
存儲轉發 |
存儲轉發 |
存儲轉發 |
轉發延時 |
<3ms |
<3ms |
<3ms |
延長通訊距離 |
?? |
?? |
?? |
設備級聯 |
?? |
?? |
?? |
路由功能 |
?? |
- |
?? |
120歐終端電阻 |
內置可使能 |
內置可使能 |
內置可使能 |
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
||
安裝方式 |
定位孔安裝 |
定位孔安裝 |
定位孔安裝 |
供電電壓 |
9~26V600mA |
9~26V 400mA |
9~36V |
尺寸 |
118mm*83mm*26mm |
118mm*83mm*26mm |
178mm*102.4mm*32mm |
