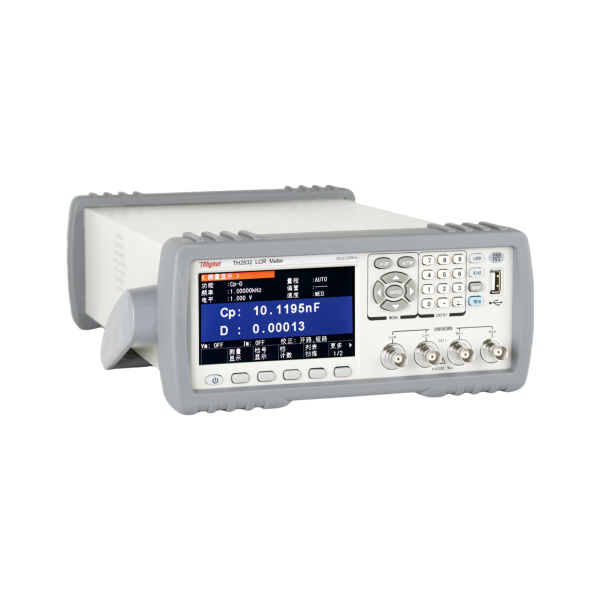

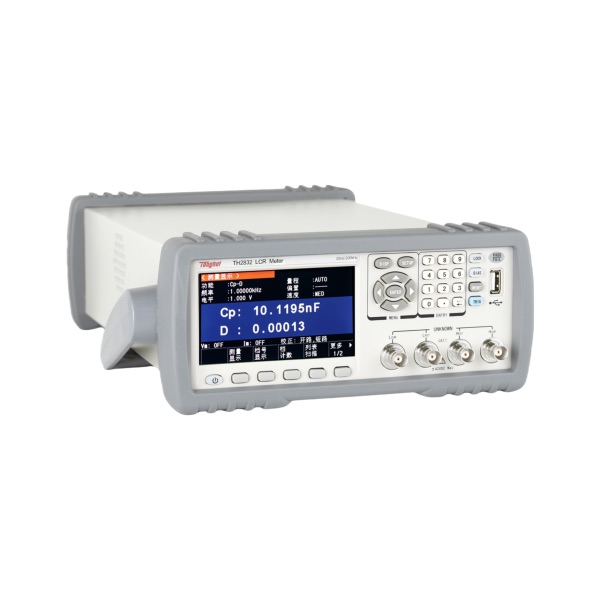

同惠TH2832 精密LCR數字電橋
<
>
型 號：TH2832
名 稱：同惠TH2832 精密LCR數字電橋
品 牌：同惠(Tonghui)
分 類：元器件參數測試 > LCR測試儀
描 述：
TH2832 是新一代低預算成本、高性能緊湊型 LCR 數字電橋，采用最新工藝和高密度電路設計，濃縮大型LCR測試儀的精華、緊湊、小巧。取消傳統機械電源開關，采用軟件控制電源開關。0.05% 的基本精度和良好的測試穩定性可與高端機型媲美。配備 4.3 寸 LCD 顯示屏和全新升級的界面系統，美觀大方，操作簡便。儀器提供豐富的接口，兼容標準 SCPI 指令，可方便地組成各種測試系統，滿足檢驗、生產、科研的各種需求。
技術參數
|
產品型號 |
TH2832 |
||
|
顯示 |
4.3 TFT LCD顯示器480×272 |
||
|
讀數 |
6位讀數分辨率 |
||
|
基本測量準確度 (詳見技術說明書) |
LCRZ |
0.05% |
|
|
DCR |
0.1% |
||
|
測試信號頻率 |
20Hz - 200kHz，步進10mHz |
||
|
信號源輸出阻抗 |
30Ω、100Ω可選 |
||
|
AC測試信號電平 |
電壓：10mV - 2Vrms，最小分辨率：10mV ，準確度：10%x，設定電壓+2mV |
||
|
電流：100μA - 20mArms，最小分辨率：0.1mA |
|||
|
RDC測試信號電平 |
5mV-2V |
||
|
DC偏置電壓源 |
0V - ±5V最小分辨率：0.5mV, 準確度：1%x設定電壓+5mV |
||
|
0mA - ±50mA，最小分辨率：0.5μA |
|||
|
測試參數 |
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% |
||
|
DCR顯示范圍 |
0.00001 Ω－999.999MΩ |
||
|
LCR參數顯示范圍 |
|Z|,R,X |
0.00001Ω - 99.9999MΩ |
|
|
|Y|, G, B |
0.00001μS - 99.9999S |
||
|
C |
0.00001pF - 9.99999F |
||
|
L |
0.00001μH - 99.9999kH |
||
|
D |
0.00001 - 9.99999 |
||
|
Q |
0.00001 - 99999.9 |
||
|
θ(DEG) |
-179.999o ~ 179.999o |
||
|
θ(RAD) |
-3.14159 ~ 3.14159 |
||
|
Δ% |
-999.999% ~ 999.999% |
||
|
測量結果顯示 |
測量顯示1：測試狀態及結果 ； 測量顯示2：分選狀態及結果 |
||
|
列表掃描 |
201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 |
||
|
圖形掃描分析 |
------ |
||
|
測量速度 |
快速:12.5ms，中速:83ms，慢速:167ms |
||
|
等效電路 |
串聯, 并聯 |
||
|
量程方式 |
自動, 保持 |
||
|
觸發方式 |
內部, 手動, 外部, 總線 |
||
|
平均次數 |
1 - 255 |
||
|
清零功能 |
開路, 短路, 負載 |
||
|
數學運算 |
直讀, ΔABS, Δ% |
||
|
觸發延時時間設定 |
0 - 999s, 1ms步進 |
||
|
比較器功能 |
10檔分選，BIN1 - BIN9、NG、AUX |
||
|
檔計數功能 |
|||
|
PASS、FAIL前面板顯示 |
|||
|
存儲器 |
內部：40組儀器內置測試設定文件 USB存儲器：設定文件、GIF圖像、CSV數據文件 |
||
|

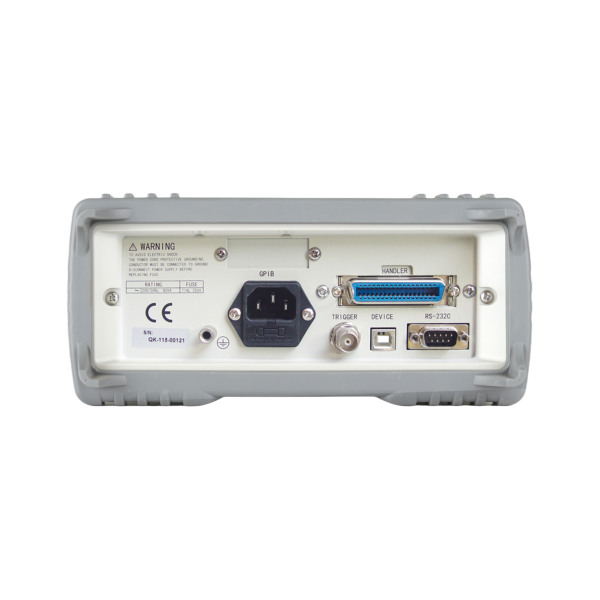

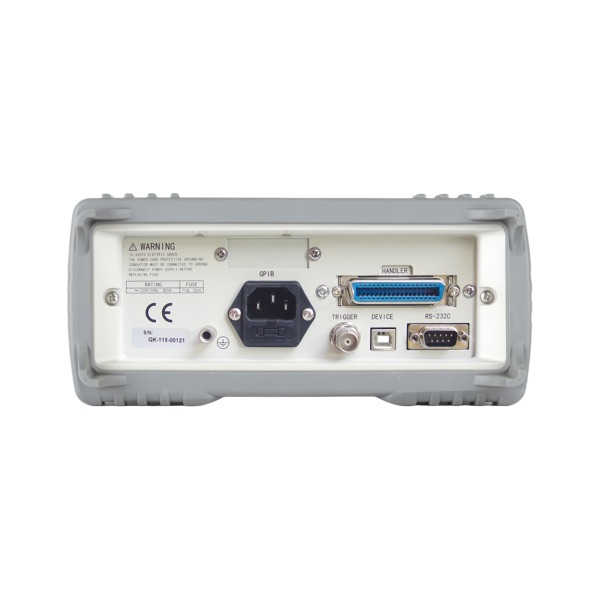

接口 |
控制接口 |
HANDLER（TH2832D選配） |
|
|
通訊接口 |
USB HOST、RS232C、RS485(選件)、GPIB(選件) |
||
|
存儲器接口 |
USB DEVICE |
||
|
上架體積 |
215(W)x88(H)x335(D) |
||
|
外形體積 |
235(W)x105(H)x360(D) |
||
|
重量 |
3.6kg |
||
|
供電 |
220/110V |
||
性能特點
- 測試頻率：20Hz-200kHz
- 基本精度：0.05%
- 信號源：0-2V / 0-20mA
- DC 偏置：±5V/50mA，外部 DCBIAS 偏置最大可達 120A
- 支持 110V / 220V 兩種電源電壓 (TH2830 / TH2832)
- 6 位讀數分辨率
- L-RDC 同時顯示
- 201 點列表掃描功能
- 10 檔分選、計數功能，PASS / FAIL 指示
- 軟電源開關
- 4.3 寸 TFT 液晶顯示
- 中英文可選操作界面
- 高性能、小體積、低成本
- 存儲空間：內置 40 組設定文件
- USB 擴展：設定文件，CSV 格式記錄，GIF 圖像
