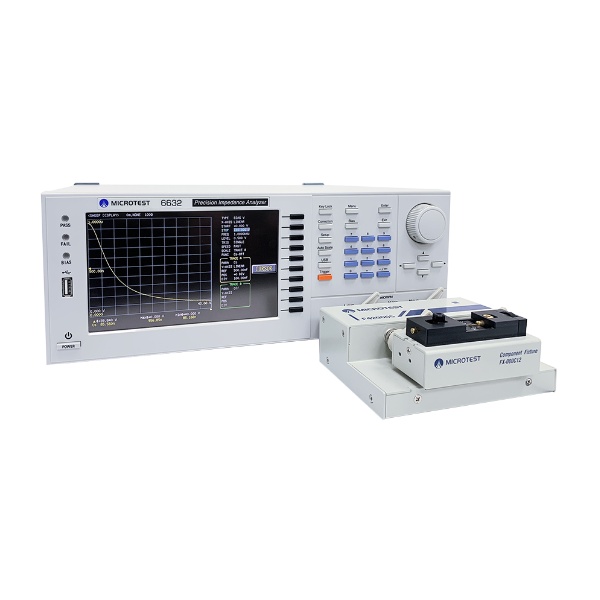

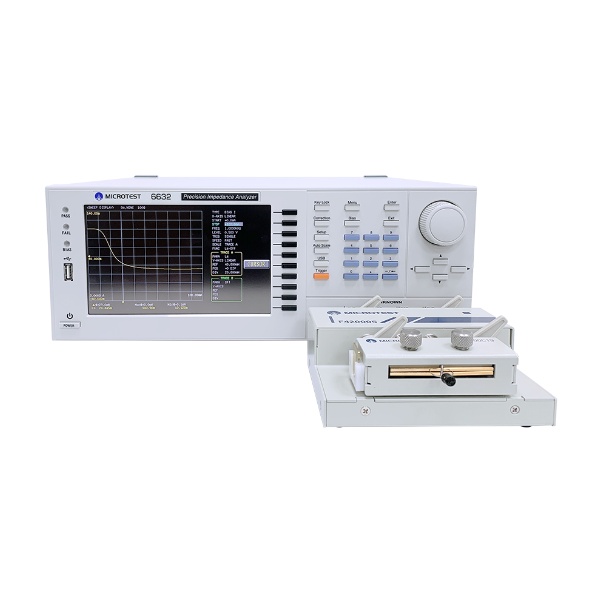

MICROTEST 6632(S)系列 阻抗分析儀

<
>
型 號:6632(S)系列
名 稱:MICROTEST 6632(S)系列 阻抗分析儀
品 牌:臺灣益和(Microtest)
分 類:元器件參數測試 > 阻抗分析儀
描 述:

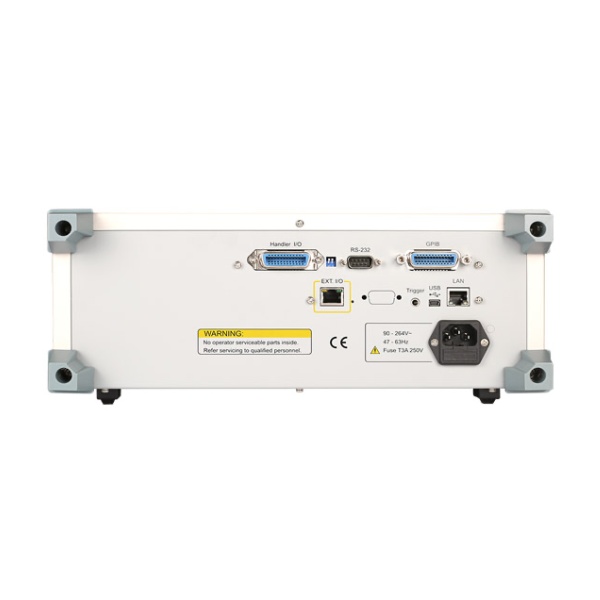

MICROTEST 6632(S)系列阻抗分析儀提供10Hz-50MHz寬頻率范圍測量元件/材料阻抗特性,測量參數包括|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻)、C(電容)、ESR(等效串聯電阻)、ε(相對介電常數)、μr(相對導磁系數),支持Meter模式和掃描分析模式,因此測量結果可以以數字或圖形方式顯示,支持LAN/USB Host/USB Device/GPIB/RS-232通訊接口,可搭載自動化設備或人機界面(PLC)。
快速選型
型號 |
測試頻率 |
6632-1(S) |
10Hz-1MHz |
6632-3(S) |
10Hz-3MHz |
6632-5(S) |
10Hz-5MHz |
6632-10(S) |
10Hz-10MHz |
6632-20(S) |
10Hz-20MHz |
6632-30(S) |
10Hz-30MHz |
6632-50(S) |
10Hz-50MHz |
產品特點
- 測量頻率10Hz-50MHz
- 等效電路分析功能(7款模型)[6632系列無此功能,6632S系列有此功能]
- 內置DC偏壓測試(±12V)
- 自動電位控制(ALC Function)
- 輸出阻抗(25Ω/100Ω)
- 開路/短路/高頻負載校正功能
- 線長補償功能(0/0.5/1/2米)
- 內置磁性材料分析功能-導磁系數μr
- 內置材料分析功能-介電常數εr
- Meter模式/掃描/多步列表測試
- 7寸大彩屏(顯示4組參數)
- AC/DC可同時測量
- 基本阻抗測量精度±0.08%
- 可通過USB存取設置文件
- 存儲測試數據、截圖測試畫面
- 選購DC偏壓測試盒F420006 (支持±2000V)
- 大功率元件磁飽和和分析可搭載6243 (DC偏流320A)
