同惠TH2827C 精密LCR數字電橋

型　　號：TH2827C

名　　稱：同惠TH2827C 精密LCR數字電橋

品　　牌：同惠(Tonghui)

分　　類：元器件參數測試 > LCR測試儀

描　　述：

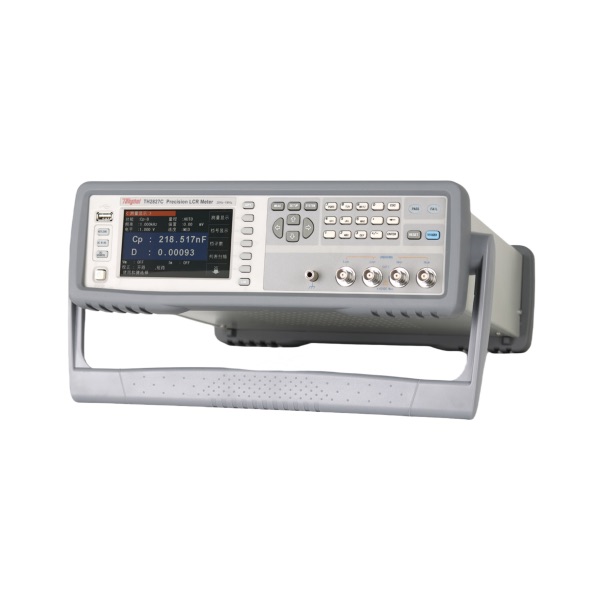

TH2827C 是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為 0.05%，測試頻率最高 1MHz 及 10mHz 的分辨率，4.3 寸的 LCD 屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。

產品介紹

技術參數

型號			TH2827C
顯示器			4.3 TFT LCD顯示器480×272
測試信號	頻率		20Hz-1MHz
	最小分辨率		10mHz，4位頻率輸入
	準確度		0.01%
AC 電平	測試信號電壓范圍		5mV - 2Vrms
	電壓最小分辨率		100μV，3位輸入
	準確度測試信號	ALC ON	10% x設定電壓 + 2mV
		ALC OFF	6% x設定電壓 + 2mV
		電流范圍	100μA - 20mA
	電流最小分辨率		1μA，3位輸入
	準確度	ALC ON	10% x設定電流 + 20μA
		ALC OFF	6% x設定電壓 + 20μA
DC 偏置電壓源	電壓 / 電流范圍		0V - ±5V / 0mA - ±50mA
	分辨率		0.5mV / 5μA
	電壓準確度		1% x設定電壓 + 5mV
	ISO ON		用于電感、變壓器加偏置測試
AC源內阻	ISO ON		100Ω
	ISO OFF		30Ω、50Ω、100Ω可選
DCR源內阻			30Ω、50Ω、100Ω可選
LCR測試參數			\|Z\|、\|Y\|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC
測試頁面參數顯示			一組主、副參數；10點列表掃描
變壓器測試參數			L1初級電感、L2次級電感、DCR1(初級，2端), DCR2（次級，2端），M（互感），N，1/N
基本測量準確度	LCR測試參數		0.05%
	校準條件		預熱時間：≥30分鐘；環境溫度：23±5°C；信號電壓：0.3Vrms - 1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
測量時間(≥10 kHz)			快速: 9 ms ，中速: 67 ms ，慢速: 187 ms，另加顯示字符刷新時間
LCR參數顯示范圍	\| Z \| , R , X, DCR		0.00001Ω - 99.9999MΩ
	\|Y\|, G, B		0.00001μs - 99.9999s
	C		0.00001pF - 9.99999F
	L		0.00001μH - 99.9999kH
	D		0.00001 - 9.99999
	Q		0.00001 - 99999.9
	θ (DEG)		-179.999o ~ 179.999o
	θ (RAD)		-3.14159 ~ 3.14159
	Δ%		-999.999% ~ 999.999%
等效電路			串聯, 并聯
量程方式			自動, 保持
觸發方式			內部, 手動, 外部, 總線
平均次數			1 - 256
校準功能			開路, 短路全頻、點頻校準，負載校準
數學運算			直讀, ΔABS, Δ%
延時時間設定			0 - 999, 最小分辨率100us
比較器功能			10檔分選，BIN1 - BIN9、NG、AUX
			檔計數功能
			PASS、FAIL前面板LED顯示
列表掃描			·201點列表掃描 ·可單獨對頻率、AC電壓/電流、內/外DC偏置電壓/電流進行列表掃描測試 ·前10個掃描點可單獨分選
內部非易失性存儲器			40組LCRZ儀器設定文件記憶
外部USB存儲器			GIF圖像、CSV數據文件、LCRZ儀器設定文件、記憶測試數據USB、存儲器直接存儲

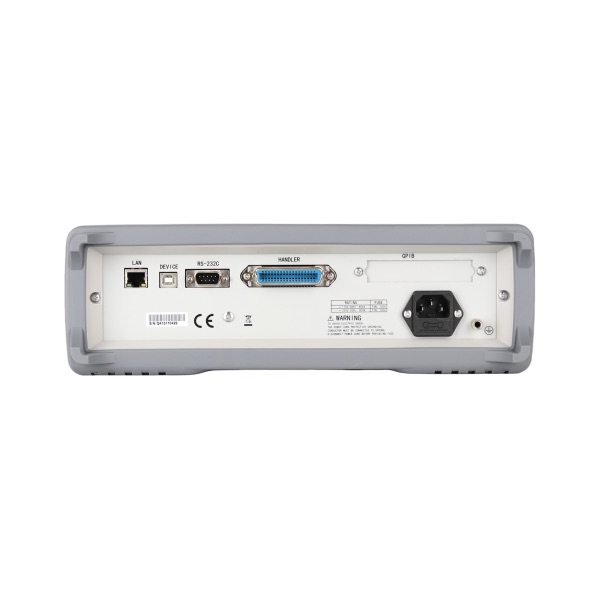

接口	I/O接口		HANDLER，從儀器后面板輸出
	串行通訊接口		USB、RS232C
	并行通訊接口		GPIB接口（選件）
	網絡接口		LAN
	存儲器接口		USB HOST（前面板）
