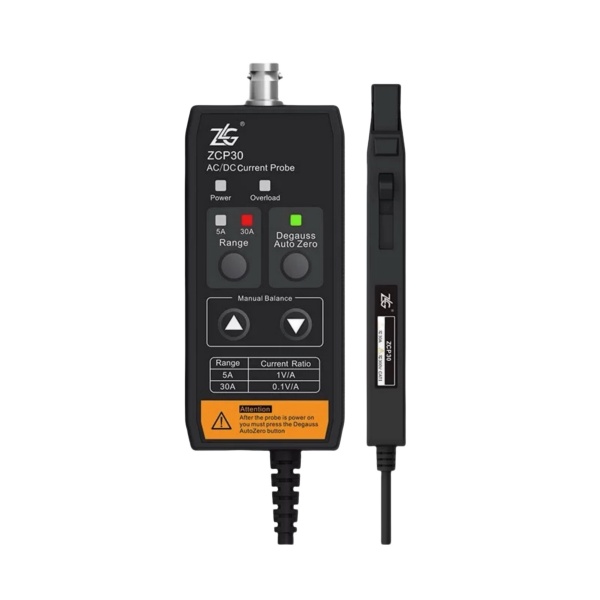

ZLG ZCP30 電流探頭

ZCP30 電流探頭主要是用于測量交直流的高頻電流探頭。這款產品測量的電流的帶寬高,可以測量直流,最高的測量帶寬為 50MHz,上升時間可以到達 7ns。這款探頭的量程有30A 和 5A 兩個量程,電流傳輸比分別為 0.1V/A 和 1V/A,最小可以測量到 1mA 的電流,測量精度最高可以達到 1%,具有體積輕巧、高顏值、操作方便、BNC 輸出可以匹配任何廠家的示波器等特點。主要用于測量馬達、開關電源、逆變器、控制器、傳感器、磁盤驅動器、LCD 顯示器、電子鎮流器、放大器的瞬時電流等。為了簡化名稱,已將 ZCP0030-50 更改為 ZCP30,其參數與 ZCP0030-50 相同。
電氣參數
型號 |
ZCP30 |
|
帶寬(-3dB) |
DC-50MHz |
|
上升時間 |
7ns 或者更少 |
|
最大連續電流 |
30Arms |
|
峰值電流 |
50A (最大測量電流值:1.30A 的直流或交流有效值;2.非持續性的峰值電流,最大測量50A) |
|
量程 |
5A |
|
30A |
||
過流報警值 |
5A |
≥5A |
30A |
≥30A |
|
電流傳輸比 |
5A |
1V/A |
30A |
0.1V/A |
|
分辨率 |
5A |
1mA |
30A |
10mA |
|
精度 (DC,45-66Hz,最大連續電流) |
5A |
±1%±1mA |
30A |
±1%±10mA |
|
供電方式 |
DC 12V/1.5A |
|
溫度 |
操作溫度:10℃~+40℃ 存儲溫度:-20℃~+70℃ |
|
濕度 |
≤60%相對濕度 |
|
海拔高度 |
操作2000 米以下 |
|
測量類別 |
300V CAT I |
|
污染等級 |
Pollution Degree 2 |
|
符合標準 |
安全規范 |
IEC/EN 61010-1:2010 IEC/EN 61010-2-032:2019 |
電磁兼容性 |
IEC/EN 61326-1:2020 IEC/EN 61326-2-1:2020 |
