MICROTEST 5260系列 變壓器測試儀
<
>
型 號：5260系列
名 稱：MICROTEST 5260系列 變壓器測試儀
品 牌：臺灣益和(Microtest)
分 類：其他測試設備 > 繞線元件測試
描 述：

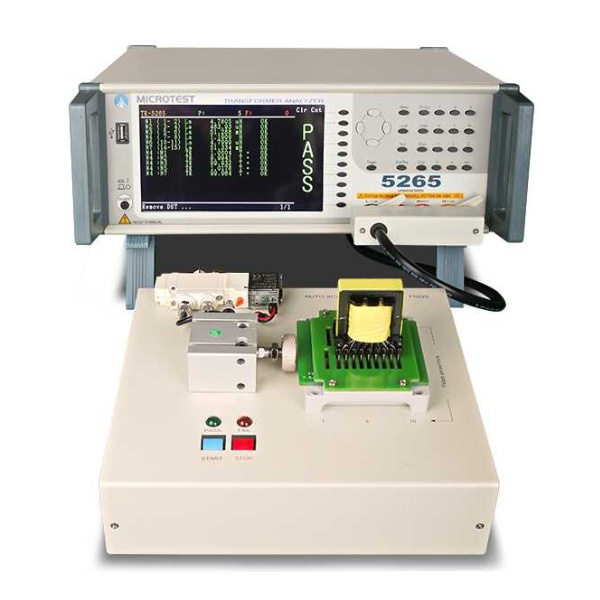

MICROTEST 變壓器測試儀集多功能于一體，可測量變壓器產品的重要參數，包括電感值、漏感值、直流電阻、交流電阻、品質因數、電容值、匝數比以及檢測引腳短路等項目。測試頻率可達200kHz/500kHz/1MHz，內置支持LCR電表測量模式，配備F5620氣動測試治具，提供20組測試通道，可進行100mA直流偏置測試。我們可根據客戶需求提供定制化測試治具服務。
參數規格
|
型號 |
5265 |
5266 |
5267 |
|
測試頻率 |
10Hz-200kHz |
10Hz-500kHz |
1MHz |
|
測試通道 |
20 |
||
|
測量頻率解析度 |
五位數 |
||
|
基本測量準確度 |
± 0.1% |
||
|
AC測試信號位準 |
10mV-2Vrms |
||
|
DC測試信號位準 |
10mV-2V |
||
|
輸出阻抗 |
100Ω |
||
|
DC偏流測試 |
100mA (F5620) |
||
|
匝數比測試 |
電感法/電壓法 測試頻率：50Hz-200kHz |
||
|
測試模式 |
Meter模式/多步測試 |
||
|
測試參數 |
電感值、阻抗、電容、電抗、電導、電納、導納、交流電阻、直流電阻、品質因數、損耗、相位角、直流電阻、漏感、匝數比、平衡、腳位短路 |
||
產品特點
- 測量頻率 10Hz - 200k / 500k / 1MHz
- 提供 20 組測試通道
- 內置 Meter 測量模式
- 支持 Meter 模式（顯示 4 組參數）
- 基本測量精度 ± 0.1%
- 具有開路/短路校正功能

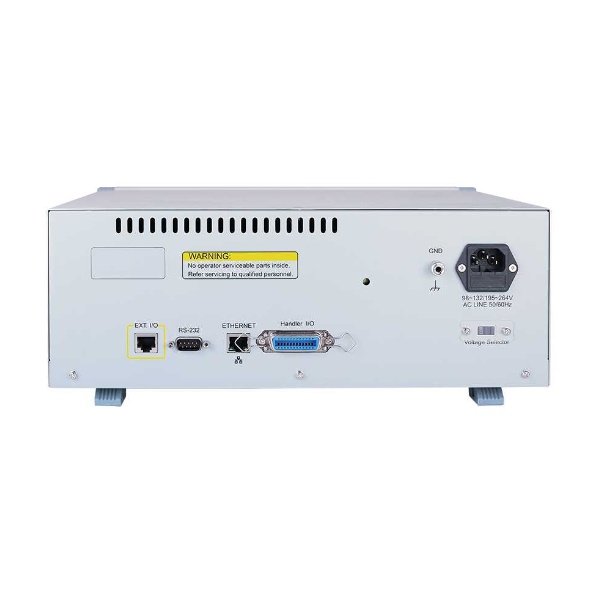

- RS-232、Handler、LAN、USB Host、Handler 接口
- 可通過 USB 存取配置文件
- 存儲測試數據和截圖測試畫面
- 100mA 直流偏流測試（F5620）
